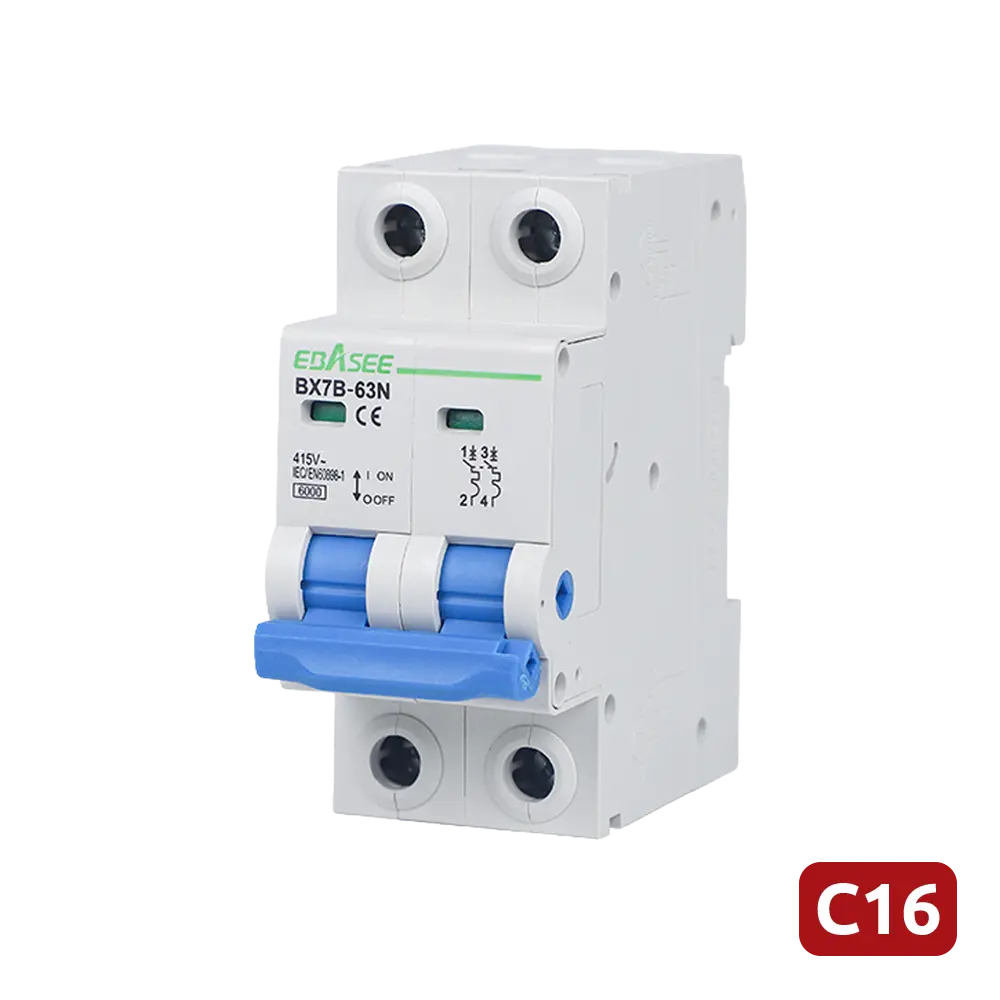

La série de disjoncteurs magnéto-thermiques BX7B est conçue pour protéger les installations électriques basse tension contre les surcharges et les courts-circuits. Conforme à la norme internationale IEC/EN 60898-1, garantissant des normes de sécurité et de performance largement reconnues dans les applications résidentielles, commerciales et industrielles légères.
Parmi ses avantages, citons sa polyvalence et sa compatibilité: ils sont disponibles en deux courants nominaux et en versions 2 ou 4 pôles, ce qui les rend utilisables aussi bien dans les circuits monophasés que triphasés. Installation facile sur un rail DIN standard avec des connexions par le haut ou par le bas et un bon support mécanique et thermique pour les conditions environnementales intérieures typiques.
Les scénarios d'utilisation les plus courants sont les tableaux de distribution électrique dans les maisons, les bureaux, les locaux commerciaux et les installations industrielles légères.
- Disjoncteur magnétothermique
- Courant nominal 16A
- 2 pôles (installations monophasées)
- Courbe de type C
- Pour les installations résidentielles, commerciales et industrielles
- Installation sur rail DIN
- IP20
- Conforme à la norme IEC/EN 60898-1
| Gamme | Disjoncteur magnétothermique |
| Montage | Rail DIN 35mm (EN 60175)) |
| Type de terminal | Câble / Barre omnibus (pin-type busbar) |
| Connexion | Supérieure / inférieure |
| Section de raccordement supérieure | 25mm2 AWG 18/3 |
| Section de raccordement inférieure | 25mm2 AWG 18/3 |
| Couple | 2Nm |
| Section de conducteur recommandée | 2.5mm2 (Courant nominal de 13-20A)) |
| Dimensions | 35.6 (L) x 81.4 (H) x 79.0 (Pr) mm |
CARACTÉRISTIQUES ÉLECTRIQUES | |
| Courant d'entrée nominal | 16A |
| Nombre de pôles | 2P (Monophasé) |
| Tension nominale | 240V |
| Tension d'isolation | 500V |
| Fréquence nominale | 50/60Hz |
| Pouvoir de coupure | 6000A |
| Tension de crête | 6000V |
| Tension d'essai diélectrique à fréquence industrielle (1 min) | 2kV |
| Type de courbe | C |
| Degré de pollution | 2 |
CARACTÉRISTIQUES MÉCANIQUES | |
| Durée de vie électrique | 6000 opérations |
| Durée de vie mécanique | 20000 cycles |
| Degré de protection | IP20 |
| Température de référence | 30ºC |
| Température de fonctionnement | -5 - 40ºC |
| Température de stockage | -25 - 70ºC |
Spécifications
| Type d'installation | Monophasé |
| Courant nominal | 16 A |
| Type | Disjoncteur magnétothermique |
| Catégorie | Protections électriques |
| Marque | Marque blanche |
